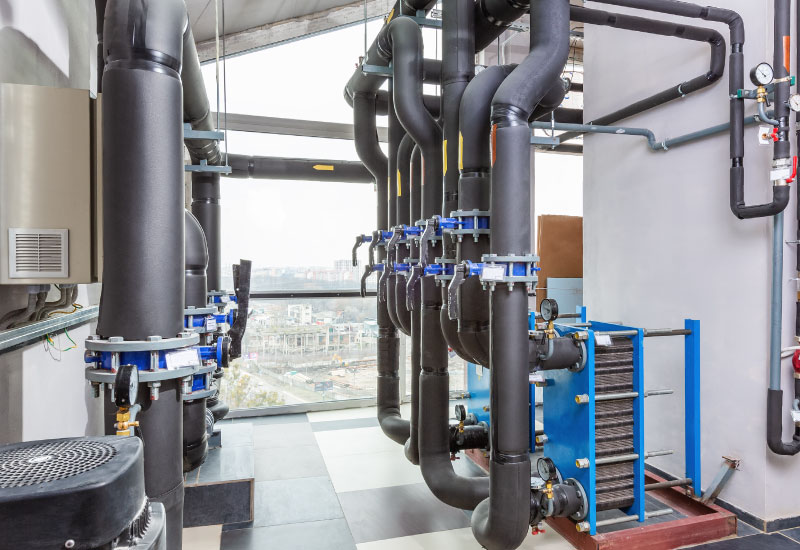

Tout savoir sur le calorifugeage
L’isolation thermique des installations de production de chauffage et de refroidissement fait partie d’un travail capital lors de la construction et la rénovation de bâtiments, qu’ils soient d’habitations, commerciaux ou industriels.
En effet, les coûts énergétiques des systèmes représentent une part importante des dépenses d’énergie et par conséquent augmente la facture énergétique. Le calorifugeage va améliorer les performances des installations et contribuer à réduire drastiquement ces dépenses.
Qu'est-ce que le calorifugeage ?

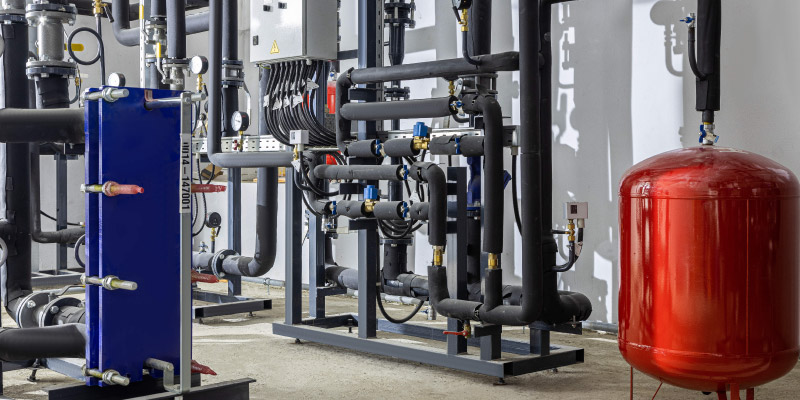

Le calorifugeage est une opération qui consiste à isoler thermiquement les canalisations et les accessoires des installations de chauffage et de refroidissement. L'objectif est de réduire les pertes thermiques notamment quand les différences de températures du fluide et de l'ambiance sont importantes.
Jusqu'à 20% de l'énergie produite par le chauffage ou la climatisation peut être perdu par la tuyauterie. L'isolation des systèmes garantit une efficacité énergétique et peut apporter jusqu'à 10% d'économies d'énergie par an, tout en assurant un confort thermique pour les utilisateurs.
Comment isoler ses canalisations ?
La production de chauffage (eau chaude) ou d’eau glacée est généralement éloignée des points d’utilisation (des pièces et des équipements) et la plupart du temps, dans des locaux non chauffés, ce qui engendre des déperditions énergétiques qu’il va falloir maîtriser, notamment à l'aide du calorifugeage.
L’autre phénomène à prendre en compte et particulièrement dans les installations de réfrigération est la condensation. En effet, lorsque les températures des fluides sont plus basses que l’ambiant une atmosphère sursaturée en humidité se développe autour des réseaux, engendrant de la corrosion, des moisissures et de la formation de glace.
Pour maîtriser ces phénomènes, et éviter les dommages, on procède à la mise en place de coquilles de laine de roche, de laine minérale ou encore de manchon en caoutchouc cellulaire.
Sommaire
1. Qu'est-ce que le calorifugeage ?
2. Comment isoler ses canalisations ?
3. Quels sont les bons matériaux pour isoler ses canalisations ?
4. Nos conseils pour isoler ses canalisations d'eau et de chauffage
CGR, votre expert en chaufferie et en climatisation
Quels sont les bons matériaux pour isoler ses canalisations ?
La qualité d’isolation des différents matériaux utilisés dépendra de leur coefficient de conductivité thermique λ (Lambda) exprimé en watts par mètre et par degré Celsius W/m.C. Il caractérise la capacité d’un matériau à transmettre la chaleur par conduction.
La conductivité thermique d’un matériau est le flux de chaleur qui traverse un mètre carré d’une paroi d’un mètre d’épaisseur, lorsque la différence des températures entre les deux faces de cette paroi est d’un degré.
Plus le λ est grand plus le matériau est conducteur. Plus le λ est petit plus le matériau est isolant.
Exemples de coefficients de matériaux :
Air = 0.024 W/m.C ;
Laine de verre = 0.04 W/m.C ;
Bois = 0.13 W/m.C ;
Béton = 2.1 W/m.C.
Les autres paramètres à prendre en compte sont :
Le diamètre extérieur du tube ;
L'épaiseur de l'isolant.
La réglementation thermique des bâtiments a établi un classement de calorifugeage sur une échelle de 1 à 6, le niveau 6 étant le plus performant. En fonction donc de cette représentation thermique des bâtiments, il faut respecter une certaine épaisseur d'isolant de 13 à 66mm pour les applications courantes de chauffage et de refroidissement.
Chauffage | Climatisation | ||||
Classe 2 | Classe 3 | Classe 4 | Classe 3 | Classe 4 | |
Pour les bâtiments traditionnels en neuf ou en rénovation | Certificat d'économie d'énergie pour les bâtiments résidentiels ou tertiaires en rénovation | Pour les bâtiments basse consommation ou à haute performance énergétique | Pour les bâtiments traditionnels en neuf et en rénovation | Pour les bâtiments basse consommation ou à haute performance énergétique | |
Diamètre mm | Épaisseur mm | Épaisseur mm | Épaisseur mm | Épaisseur mm | Épaisseur mm |
⌀06 | 9 | 9 | 9 | 13 | 13 |
⌀08 | 9 | 9 | 9 | 13 | 13 |
⌀10 | 9 | 9 | 13 | 13 | 13 |
⌀12 | 9 | 9 | 13 | 13 | 13 |
⌀15 | 9 | 13 | 19 | 13 | 19 |
⌀18 | 13 | 19 | 19 | 13 | 19 |
⌀22 | 13 | 19 | 25 | 19 | 25 |
⌀28 | 19 | 25 | 32 | 19 | 32 |
⌀32 | 19 | 25 | 32 | 19 | 32 |

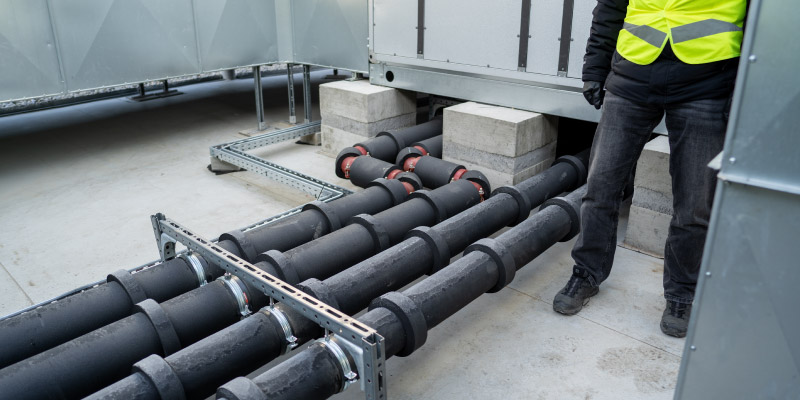

Si les tuyauteries passent par l'extérieur des bâtiments, il faudra impérativement protéger les isolants avec des coquilles résistantes aux intempéries.
Nos conseils pour isoler ses canalisations d'eau et de chauffage
1. Les canalisations peuvent être calorifugées avec des plaques ou des coquilles de fibres minérales ou avec des manchons en mousse. Lors de l'installation, il faut assurer un écartement minimum entre les tuyauteries pour permettre la mise en place des isolants.
2. Le calorifugeage pourra être protégé mécaniquement suivant les environnements et une peinture anti-UV est conseillée sur les sections de conduits exposées au soleil.
3. Il est important de veiller à obtenir une bonne continuité de l'isolant afin de limiter au maximum les ponts thermiques. Pour ce faire, on utilise de la bande isolante ou des rondelles intercalaires.
4. La robinetterie et l'ensemble des éléments techniques de tuyauterie (filtres, clapets, circulateurs...) sont isolés avec les coquilles préfabriquées ou des matelas isolants sur mesure. Attention, il ne faut pas calorifuger la partie motrice des circulateurs et autres actionneurs électriques (risque de surchauffe).
5. L'isolation des ballons de stockage d'eau est aussi primordiale surtout si ces derniers se trouvent dans des locaux froids et éloignés des points de distribution.
6. En cas de nécessité de tenir une installation hors gel, le calorifugeage peut être optimisé avec un traçage électrique (pose d'un cordon chauffant).
Des questions ? Notre équipe commerciale est à votre disposition pour vous aider à déterminer la solution de calorifugeage qui correspond à vos besoins.
