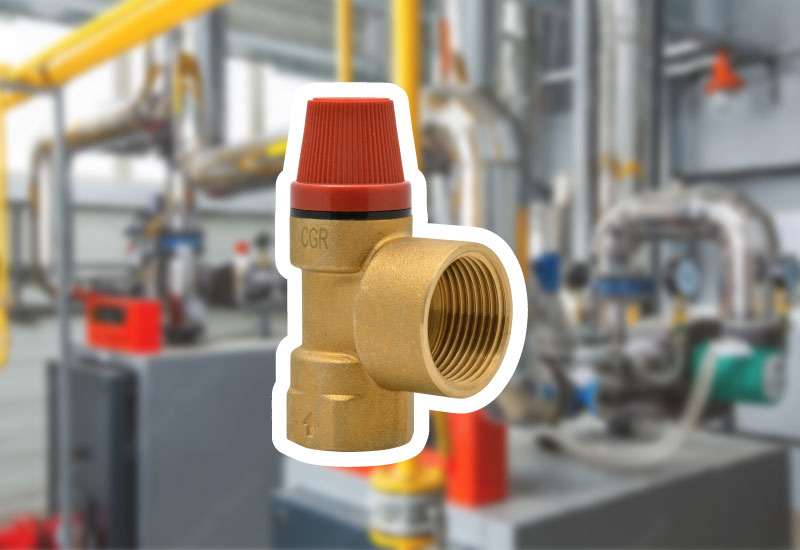

Tout savoir sur le fonctionnement des soupapes de sécurité
Les variations de pression au sein des systèmes de chauffage peuvent avoir des conséquences sur leur fonctionnement et leur durée de vie. Il est donc nécessaire de maîtriser ces fluctuations pour garantir la sécurité et le confort des usagers.
Les soupapes de sécurité ou de sûreté sont parmi les dispositifs utilisés pour réguler les pressions dans un réseau de chauffage. Ces organes de tuyauteries sont obligatoires pour maintenir une pression optimale dans le système.
Dans ce guide, nous vous expliquons leur fonctionnement et nous vous donnons des conseils pour bien choisir votre soupape de sécurité.
Qu'est-ce qu'une soupape de sécurité ?
Une soupape de sécurité est un dispositif essentiel pour garantir la sécurité et le bon fonctionnement des systèmes sous pression. Son rôle est de contrôler la pression à l'intérieur du système pour le protéger d'une surpression potentiellement dangereuse.
La surpression se produit lorsque la pression dépasse sa valeur nominale de fonctionnement. Elle peut être causée par la surchauffe de l'eau, une obtruction des canalisations ou une défaillance des dispositifs de régulation de pression.
Étant donné que la pression augmente avec la température, la soupape de sécurité régule cette dernière en évacuant automatiquement l'excès de pression lorsque cela est nécessaire. Elle permet d'éviter toute détérioration de l'installation de chauffage comme les fuites ou les ruptures de canalisation.
La soupape de sécurité est donc un composant clé pour garantir le confort des usagers et la durabilité des équipements.
Comment fonctionne une soupape de sécurité ?
Une soupape de sécurité agit en cas de dysfonctionnement des autres systèmes de régulation de pression dans un système de chauffage. Comme vu précédemment, elle est conçue pour prévenir les surpressions excessives.
Cependant, les augmentations de pression doivent être régulées en amont pour éviter que la soupape de sécurité se déclenche. Le vase d'expansion, par exemple, maintient une pression constante dans le circuit de chauffage. En cas de défaillance de ce dispositif de régulation, la soupape de sécurité intervient pour protéger le système en évacuant la pression.
Concrètement, la soupape de sécurité a 3 positions :
fermée : tant que la pression de service est inférieure à la pression de tarage du ressort interne de la soupape ;
ouverte à faible débit : dès que la pression de service devient supérieure ou égale à la pression de tarage du ressort, la soupape s'ouvre automatiquement pour laisser s'échapper le surplus de pression ;
ouverte à débit maximal : le clapet s'ouvre entièrement lorsque la pression interne devient supérieure à la pression d'ouverture.
Une fois la soupape de sécurité ouverte, la pression interne diminue suite à la décompression jusqu'à ce que la pression redevienne inférieure à la pression de tarage du ressort.
Sommaire
1. Qu'est-ce qu'une soupape de sécurité ?
2. Comment fonctionne une soupape de sécurité ?
3. Quels sont les types de soupapes ?
4. Comment détecter un dysfonctionnement au niveau de la soupape de sécurité ?
5. Nos conseils pour installer et entretenir une soupape de sécurité sur une chaudière
CGR, votre expert en chaufferie
Quels sont les types de soupapes ?

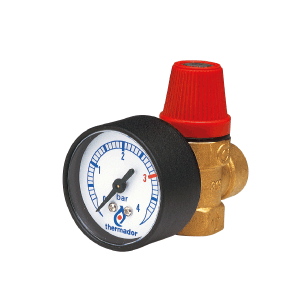

Il existe 4 types de soupapes de sécurité :

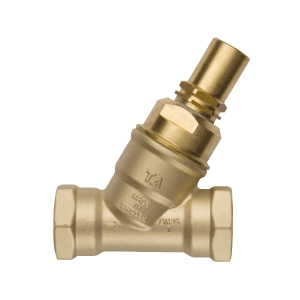

Elle fonctionne comme une soupape de sécurité basique, mais elle a la particularité de garantir une circulation minimum dans le circuit lorsque tous les radiateurs sont fermés.

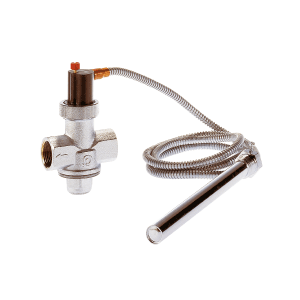

Elle est utilisée pour les modèles de chaudières à combustibles solides. Elle protège la chaudière des surchauffes accidentelles en évacuant de l'eau chaude pour la refroidir.

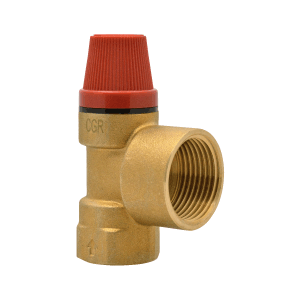

Les soupapes de sécurité avec une molette de contrôle rouge sont tarées à 3 bars et destinées aux circuits de chauffage. Les modèles avec une molette bleue sont tarées à 7 bars et destinées aux circuits ECS (eau chaude sanitaire).
Comment détecter un dysfonctionnement au niveau de la soupape de sécurité ?
Sur une installation correctement réglée, les soupapes de sécurité ne doivent se déclencher que très rarement. Si l'une d'elles évacue de l'eau de manière continue, cela peut être le signe d'un dysfonctionnement et il est préférable de remplacer la pièce.
Pour garantir leur bon fonctionnement, il est donc important de les tester tous les ans pour repérer les éventuelles défaillances.
Nos conseils pour installer et entretenir une soupape de sécurité sur une chaudière
1. Les soupapes de sécurité doivent être installées directement sur la partie supérieure du générateur. Il ne doit exister aucun organe d'obturation partielle ou totale (ex : une vanne ou un robinet) entre le générateur et la soupape.
2. Il est important de respecter le sens des flèches. La sortie est reliée au tuyau de vidange.
3. Les canalisations d'évacuation qui prolongent éventuellement les soupapes de sécurité doivent avoir un diamètre au moins égal à celui de l'orifice de sortie de la soupape, être protégées du gel et se purger naturellement.
4. Lors de la mise en service d'une soupape de sécurité, il est conseillé de la faire fonctionner une première fois pour s'assurer qu'elle est opérationnelle. Cette étape est appelée "faire cracher" la soupape. Pour cela, il suffit de tourner la molette de la soupape dans le sens inverse des aiguilles d'une montre. Lorsque la molette se soulève, la soupape s'ouvre. Lorsque la molette redescend, la soupape se ferme.
Des questions ? Notre équipe commerciale est à votre disposition pour vous aider à déterminer le produit idéal pour votre projet. Retrouvez sur notre site une large gamme de soupape de sécurité.
