Cadre réglementaire
Le décret 2023-44 du 7 juin 2023 impose le calorifugeage des réseaux de distribution de chaleur et de froid situés hors des volumes chauffés ou refroidis, comme les sous-sols ou les locaux techniques, dans les bâtiments tertiaires et résidentiels.
Les avantages de l'isolation thermique des tuyaux
Le calorifugeage vise à :
- Empêcher les déperditions de calories dans les tuyaux d’eau chaude (isolation thermique)
- Prévenir les pertes de frigories dans les canalisations d’eau glacée ou de fluide frigorigène (isolation froide)
- Contrôler les températures de surface pour éviter la condensation sur les tuyaux d’eau froide et prévenir les risques de brûlures sur les canalisations d’eau chaude
Critères de sélection d'un isolant thermique
L'efficacité du calorifugeage dépend de plusieurs facteurs.
Coefficient de conductivité thermique (λ)
Le coefficient λ, exprimé en W/m.K, mesure la capacité d’un matériau à transmettre la chaleur. Plus ce coefficient est faible, plus l’isolant limite efficacement les transferts thermiques.
Un λ faible permet de :
- Réduire des déperditions thermiques
- Maintenir la température des fluides
- Prévenir la condensation
Nature de l'installation
Dans les secteurs tertiaire et résidentiel, le calorifugeage se concentre principalement sur les canalisations d’eau chaude sanitaire (ECS) et de chauffage. Un isolant avec un λ faible est donc recommandé pour minimiser les pertes de chaleur entre le générateur (chaudières, pompes à chaleur, panneaux solaires, etc.) et les émetteurs (radiateurs, planchers chauffants, etc.), en particulier dans les zones non chauffées comme les sous-sols et les chaufferies.
Pour les installations de climatisation et de distribution d’eau glacée, l’isolant doit présenter un λ faible et une excellente résistance à la diffusion de vapeur. L’objectif est de prévenir la condensation et de maintenir la température du fluide frigorigène.
La réglementation thermique évalue les performances de calorifugeage sur une échelle de 1 à 6, le niveau 6 étant le plus performant. L’épaisseur minimale recommandée varie entre 13 et 66 mm. La classe 2 constitue le niveau minimal, tandis que la classe 4, correspondant au label BBC -Bâtiment Basse Consommation) ou à la RT2021, offre une isolation performante.
En milieu industriel, le calorifugeage répond aux spécificités du stockage et du transport de fluides à des températures différentes de l’environnement. Il est donc nécessaire pour optimiser les performances des installations.
Dans les réseaux de froid industriels, par exemple, l’isolation thermique permet d’éliminer les pertes de calories, de prévenir la formation de givre et de résoudre les problèmes de condensation. Un isolant avec un λ très faible est donc recommandé.
Température du fluide
La température du fluide influence directement l’épaisseur de l’isolant : plus elle est élevée, plus l’isolation doit être conséquente pour limiter les déperditions thermiques.
Diamètre des canalisations
Concernant le diamètre des tuyaux à isoler, le choix de l’isolant et son épaisseur doivent être parfaitement adaptés. Une résistance thermique uniforme nécessite de conserver la même épaisseur sur l’ensemble du réseau afin d’éviter la création de ponts thermiques.
Catégories d'isolants pour tuyauterie
Le marché propose différentes catégories d’isolans adaptées aux exigences techniques et environnementales des projets.
Chez CGR, deux grandes catégories de manchons isolants pour tuyauterie sont commercialisées.

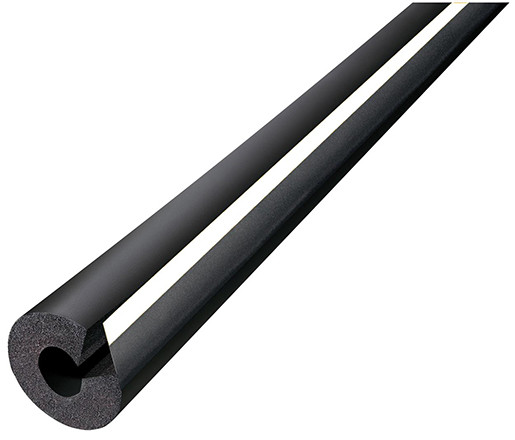

Manchons isolants en caoutchouc ou élastomère
Les manchons isolants en caoutchouc ou élastomère fendus ou non fendus sont des isolants souples qui peuvent être installés sur des tuyaux droits ou courbés. Résistants aux UV, ils conviennent aux installations extérieures sous réserve d’une protection contre les intempéries par une coquille ou un revêtement imperméable. Leur pose est simple et rapide, notamment grâce à des modèles pré-adhésivés ou à l'utilisation d'une colle spécifique qui facilite l’assemblage.
Manchons isolants en laine minérale
Les manchons isolants en laine minérale sont plus épais et plus rigides. Ils conviennent particulièrement aux tuyauteries exposées à des températures élevées ou des environnements humides. La laine minérale offre également une excellente isolation acoustique, un avantage non négligeable dans certaines applications.
Protection des équipements de robinetterie

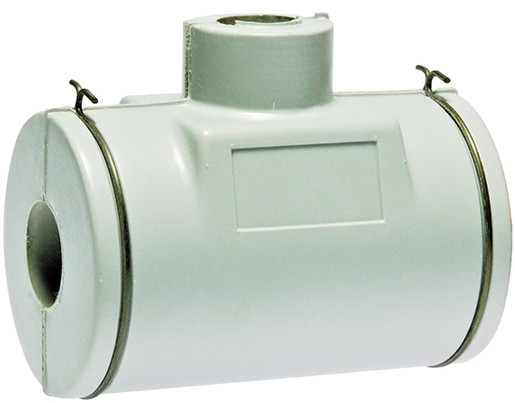

Pour compléter l'isolation thermique, des boîtiers de calorifugeage protègent les équipements sensibles tels que les robinets, les vannes, les filtres, les clapets, etc. L’opération consiste à installer ces boîtiers autour des équipements pour les maintenir isolés thermiquement et prévenir les pertes de calories.
Solutions complètes pour le calorifugeage
Notre offre de calorifugeage propose des isolants thermiques haute performance, sélectionnés auprès de marques reconnues. Ces solutions sont spécifiquement conçues pour répondre aux besoins des professionnels du génie climatique, de la plomberie et de l’industrie.
Notre équipe commerciale vous accompagne dans le choix des solutions les plus adaptées à vos projets, en proposant un suivi technique et une aide personnalisée.
